Duplex 2205 vs Super Duplex 2507

TäpsustageDuplex 2205 (UNS S32205)ümbritseva õhu-temperatuuri mereveele, töödeldud-veesüsteemidele, lahjendatud-hapete säilitamiseks ja struktuurseks kasutamiseks, kus kloriidid jäävad tagasihoidlikuks. TäpsustageSuper Duplex 2507 (UNS S32750)kui komponent näeb NORSOK/DNV reeglite kohaselt pidevat või sooja mereveega sukeldumist, veealust niisutamist, kõrge -kloriidisisaldusega soolvett koos kuumusega või kombineeritud H₂S + kloriidi. Otsustav joon onPREN 40: 2205 maandub ~35, 2507 ~42 ja enamik avamere spetsifikatsioone nõuavad PREN-i, mis on suurem või võrdne 40 sukeldatud merevee puhul.

Eelmisel kuul helistas mulle hankejuht, kelle laual oli kaks hinnapakkumist: üks torule Duplex 2205, teine ​​torule Super Duplex 2507. 2507 liin oli 45% kõrgem. "Kas kallis on tegelikult vajalik või müüb mu tarnija mind üles?" küsis ta.

See küsimus kerkib esile peaaegu iga offshore-{0}}teenindustöö puhul. Andmelehed näevad välja sarnased - mõlemad on 50/50 ferriit-austeniitsest roostevabast terasest, mõlemad on ligikaudu kaks korda suuremad kui 316L. Kuid erinevus pole kosmeetiline. See otsustab, kas teie mereveetoru läheb auku teisel aastal või töötab kogu 25-aastase disainiea.

Teave Zhengzhou Huitong Pipeline Equipment Co., LTD kohta.

HT PIPE on tuntud{0}}müüja ja eksportija. Oleme roostevaba/süsiniku/niklisulamist materjalide tarnija, kellel on 15+ ekspordikogemus. Pakume mitte ainult torusid, plaate, ümarvardaid, vaid ka toruliitmikke, äärikuid jne. Lisateabe ja hindade saamiseks võtke meiega ühendust tasuta.

Duplex 2205 toru

Dupleks 2205 ristliigendi äärik

Ruloo Duplex 2205|Joonis-8 Pimeäärik

Duplex 2205 plaat

Duplex Steel 2205 ümarlatt

Super Duplex 2507 toru

Super Duplex 2507 plaat

ASTM A182 F53 äärik

See on tabel, mille enamik ostjaid vahele jätab, ja see on see, mis on oluline. Vahe ei ole ainult "2507 on parem" -, vaid mõõdetav PREN-punktides, dollarites kilogrammi kohta ja kriitilise temperatuuri kraadides.

Hinnanumbrid on 2026. aasta näidustused ja LME nikkel ja molübdeen; uuesti-pakkumine ostmisel. Kuna 2507 lubab õhemat seina,paigaldatudsurveteenuse kululõhe väheneb tavaliselt ligikaudu 15–25%-ni.

Mõlemad klassid on tasakaalustatud peaaegu 50% ferriiti / 50% austeniiti. Erinevus seisneb selles, kui palju kroomi, molübdeeni ja lämmastikku surutakse sisse - ja lämmastik kannab PREN-i valemis 16-kordset kordajat (PREN=%Cr + 3.3×%Mo + 16×%N).

TäpsustageS32205, mitte vanemal S31803, uue töö jaoks - S31803 minimaalne lämmastikusisaldus on madalam ja see langeb PREN-riba alumisse otsa. 2507. lisa Mo ja N on põhjus, miks see puhastab PREN 40; see on ka põhjus, miks 2507 vajab lahuse lõõmutamise ajal rangemat veski juhtimist (15-kraadine triiv võib kuumuse tagasi lükata), mis on osa selle lisatasust lisaks toorsulami maksumusele.

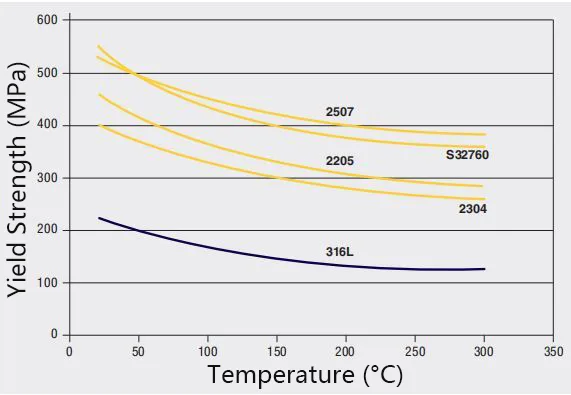

Pealkiri on voolavuspiir. Mõlemad purustavad 316L (170 MPa) ja 2507 on ~22% kõrgemal kui 2205.

Suurem saagis võimaldab teil töötada õhema seinaga sama ASME lubatud pingega. Suure-läbimõõduga liinil võib 2205 Sch 40-lt õhemale 2507 sektsioonile liikumine kustutada suurema osa -kg lisatasust, kui arvestada kaubaveo- ja keevitustarvikuid. Kompromiss-on elastsus: 2507 väiksem venivus (15% vs 25%) tähendab, et külmvormimine vajab suuremat painderaadiust ja aeglasemat kiirust. Surveanumate ja torustike puhul juhib seina arvutamist tootlikkus - mitte tõmbetugevus -, seega on 2507 tegelik väärtus sageli kaal, mitte ainult korrosioon.

2507 ei pea "natuke paremini korrosioonile vastu" - kloriiditeenuses, see töötab teistsuguses režiimis. PREN teisendamine temperatuuriks kriitilise punktide määramise temperatuuri abil (CPT, ASTM G48, 6% FeCl₃): ~35 kraadi 2205 puhul, ~55–65 kraadi 2507 puhul. Tõeline merevesi voolab troopikas 25–35 kraadi ja protsessi pinnad suruvad kõrgemale, nii et 2205 piir on 0, samal ajal kui 2 paremal 5 istub.

Mõlemad klassid vastavad NACE MR0175 / ISO 15156 nõuetele, mille maksimaalne kõvadus on 36 HRC lahusega lõõmutatud olekus. 2507 hapu -teenindus ei ole dramaatiliselt suurem H₂S-taluvus -, see on kloriidikindlus kombineeritud hapu-merevee keskkonnas, mis domineerib avameretootmises.

Kahepoolsed keevisõmblused on soojuse sisendile andestamatud, kuna ferriit-austeniidi tasakaal on kergesti rikutav. 2507 on rangem.

2205:keevitada koosER2209 / E2209täiteaine, soojussisend ~0,5–2,5 kJ/mm (ideaalne 0,8–1,5), vahekäik Vähem kui 150 kraadi või sellega võrdne, tagasi-puhastamine argooniga. PWHT-d pole tavaliselt vaja.

2507:keevitada koosER2594 / E2594- mitte kunagi ER2209, mis langetaks deposiidi väärtusele PREN ~36. Soojussisend on tihedam ~0,5–1,5 kJ/mm, vahekäiku hoitakse sageli alla 100–150 kraadi ja lämmastikuga (Ar + kuni 2% N₂) rikastatud kaitse-/tagasipuhastusgaas (Ar + kuni 2% N₂), et säilitada austeniit, . 2507 on tundlikum iga kuumuse faasi suhtes.

Erinevad 2205-–-2507 vuugid (remondid, segaklassisüsteemid) keevitatakse kõrgema sulamiga – kasutage ER2594, mitte kunagi sirget austeniitset täiteainet. Kvalifitseerige WPS ASTM A923 / ASTM G48 järgi. Üks pood otsis kunagi 2507 poolil ER2209, et säästa täitematerjalilt; keevisõmblus andis tugevust edasi, kuid klooritud merevees tekkis aasta jooksul auke, samas kui põhimetall jäi puhtaks. Kui superduplekskeevitus ebaõnnestub, kontrollige esmalt täiteainet.

Paberil maksab 2507 kilogramm 30–80% rohkem. Kuid arv -kg kohta on torujuhtme jaoks vale arv.

Kolm argumenti katavad lõhe tegelike töökohtadega: õhemad seinad vähendavad kaalu, kaubavedu ja kulumaterjale; üks prao rike ja üks plaaniväline seisak mereveevahetil 2205 võivad maksta 5–10 korda materjalisäästu; ja segatüüpi-disain (2507 ainult märgadel lõikudel, 2205 tagasivoolu/jahutusliinidel) kajastab mõlemat. Meie üle vaadatud FPSO täiendus jagas süsteemi selliselt ja vältis ~40% kogu--plaadipreemia.

Tasuta hinnapakkumine

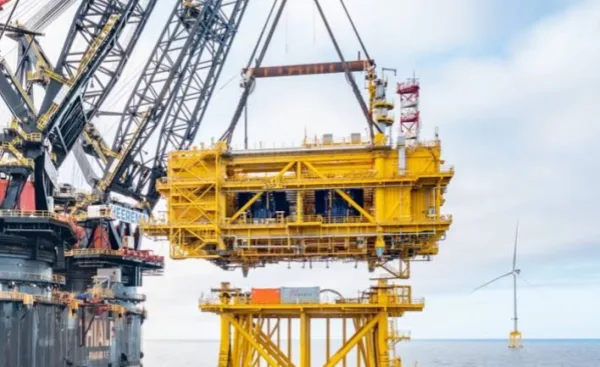

1. Avamere ülemine merevee jahutus (ümbritsev).

Probleem: prits{0}}vöönd ja töödeldud-veetorud, parasvöötme kliima. Soovitus: 2205. Põhjus: PREN 35 talub ümbritsevat, mitte{5}}seiskuvat merevett; 2507 kulutaks üle-.

2. Veealune vooluliin ja kollektor.

Probleem: pidev mereveega niisutamine, NORSOK MDS D64 / DNV-OS-F101. Soovitus: 2507 (A182 F53 sepised, A815 WPS32750 liitmikud). Põhjus: spetsifikatsiooni mandaadid PREN on suurem või võrdne 40 ja CCT marginaal, mida 2205 ei saa täita.

3. SWRO magestamine.

Problem: seawater reverse-osmosis pressure vessels and tubes. Recommendation: 2205 for standard SWRO; 2507 for brine concentrators >60 000 ppm ja kõrgendatud temperatuur. Põhjus: enamik SWRO-sid töötab piisavalt jahedalt 2205 jaoks; kuum kõrge soolsusega-soolvesi ületab 2205 läve.

4. Hapu gaasijuhe (H2S + CO₂ + Cl⁻).

Probleem: toodetakse vedelikke kloriidide ja hapugaasiga. Soovitus: 2507, kus kloriidid ja H₂S langevad kokku (tsoon 1, veealune); 2205 maheda hapu jaoks, ilma mereveeta. Põhjus: kombineeritud töö nõuab PREN-i 40+ ja laiemat NACE aktsepteerimist.

5. Lahjendage-happemahutid.

Probleem: ümbritsev fosfor/väävelhape, madal kloriidisisaldus. Soovitus: 2205. Põhjus: piisav üldine-korrosioonivaru kolmandiku 2507 maksumusest.

6. FGD puhastusabsorberid.

Probleem: kuum HCl + H₂SO₄ + kloriidvedelik. Soovitus: 2507. Põhjus: happe-kloriid-kuum kombinatsioon ületab 2205 võimet; 2507 on tööstusharu standard.

JAH - 2205 võib asendada 2507, kui:teenus on ümbritsev pealisvesi või töödeldud vesi, kloriidide sisaldus jääb 60 kraadi juures alla ligikaudu 3000–3600 ppm (või 20 kraadi juures ~20 000 ppm), sooja merevees ei sukeldata ja merealuseid niisutatud või PREN-40-ga nõutud spetsifikatsioone ei kohaldata.

EI - 2205 ei saa asendada 2507, kui:komponent on pidevalt sukeldatud sooja merevette, istub vee all, näeb soolvett üle ~50 000 ppm kuumusega või kombineerib NORSOK/DNV reeglite kohaselt H₂S + kloriidi. 2205 "säästu" maksab siin tagasi lõhe rike.

PIIRATUD - jagas süsteemi:kasutage 2507 ainult märjadel/agressiivsetel osadel ja 2205 jahedamate tagasivoolutorude puhul. See on seaduslik projekteerimine, mitte kompromiss, ja just seda teevad enamik kulu{3}}teadlikke offshore-projekte.

1. Määrates kõikjal 2507, et olla ohutu.See võib lisada 30–80%, ilma et see tooks kasu ümbritsevatele madala-kloriidisisaldusega liinidele.

2. Sooja merevee jaoks valides 2205 ainuüksi hinna järgi.Üle ~25 kraadi pragudega, 2205 süvendit; üks seiskamine maksab rohkem kui klassi täiendamine.

3. Vale täitematerjal.Käitades ER2209 2507 peal, langeb keevisõmblus punktile PREN ~36 ja see süveneb esimesena.

4. PMI vahelejätmine.Hindade kombinatsiooni{0}}2205 ja 2507 vahel on pärast installimist lihtne ja kulukas leida.

5. Seina{0}}paksuse eelise eiramine.2507 suurem tootlus võib kompenseerida selle lisatasu väiksema kaalu ja kaubaveo tõttu - võrrelge paigalduskulusid, mitte $/kg.

6. Vaade 2507 saadavusele.Laoseis on kitsam, tarneajad pikemad, miinimumid kõrgemad; kättesaamatu õige hinne on selle projekti jaoks vale hinne.

7. Eeldusel, et niklisisaldus on suurem,=parem korrosioon.See on PREN (Cr + Mo + N), mitte nikli arv, mis reguleerib kloriidikindlust.

8. Kasutades 2205 hapu + merevee allvees.NACE kvalifikatsioon ei paranda pragu-PREN puudujääki; see tollimaks vajab 2507.

• Kui taotlete hinnapakkumist dupleks- ja superduplekstoru- või põkk-{0}}keevisliitmike jaoks, edastage oma tarnijale:
• Täpne hinne ja UNS (S32205 või S32750; vältige palja "2205"/"2507")
• Toote vorm (toru, plaat, latt, liitmikud, sepistatud äärikud)
• Suurus ja mõõtmed (OD, sein, pikkus, ajakava)
• Reguleeriv standard (ASTM A790/A789/A240/A815/A182)
• Kogus ja tarnekuupäev
• Teeninduskeskkond: keskkond, kloriid ppm, temperatuur, rõhk, H₂S/CO₂ osarõhud
• Sertifitseerimine: EN 10204 3.1 (või 3.2), NACE MR0175, NORSOK M-601 keevitamiseks
• NDT/PMI nõuded (RT, UT, PT, PMI)

Käivitage see redel ülalt alla; peatu esimese "2507" tabamuse juures.

1. Continuous or warm (>20–25 kraadi) kas merevees või veealune märjaks? →2507

2. Process brine/ chloride >50 000 ppm kuumusega? →2507

3. H₂S + kloriid kombineeritud, veealune või 1. tsoon (NORSOK/DNV)? →2507

4. Spetsifikatsioon või kliendi volitus PREN Kas suurem või võrdne 40? →2507

5. Ümbritsev merevesi, töödeldud vesi, lahjendatud hape, struktuurne? →2205

6. Hapu, aga mitte merevesi, kloriidid tagasihoidlikud, NACE ümbriku piires? →2205 (kinnitage)

7. Eelarve on kitsas ja tollimaks mahub 2205 ümbrikusse? →2205säästa 30–80%

8. Agressiivne ainult süsteemi osa suhtes? →Segatud hinne: märjatel lõikudel 2507, mujal 2205.

Kas 2507 on parem kui 2205?

Agressiivse kloriidi ja merevee kasutamise korral jah - PREN ~42 vs ~35 ja CPT ~55–65 kraadi vs ~25–35 kraadi . Keskkonnas madala-kloriidisisaldusega teenuse puhul pakub 2205 suurema osa eelistest palju madalamate kuludega.

Mis on PREN ja miks see on oluline?

Punktide tekitamise takistuse ekvivalentarv=%Cr + 3.3×%Mo + 16×%N. 2205 ≈ 35, 2507 ≈ 42. Tööstusharu reegel on PREN suurem või võrdne 40 pideva merevees sukeldumise korral.

Mis on UNS-i ja ASTM-i numbrid?

2205=UNS S32205 (S31803 pärand), A790/A789/A240/A815 WPS32205/A182 F51. 2507=UNS S32750, A790/A789/A240/A815 WPS327250/3A187250.

Kumb on tugevam?

2507: 550 MPa saagis / 795 MPa tõmbe miinimum, vs 2205 450 / 620 MPa. See ~22% saagikuse eelis võimaldab õhemaid seinu.

Kui palju 2507 rohkem maksab?

Ligikaudu 30–80% rohkem kilogrammi kohta (plaat 8–12 dollarit vs 3,80–7,20 dollarit; toru 8–13 dollarit vs 4–7 dollarit). Paigaldatud kulude vahe väheneb pärast seina{13}}paksuse kokkuhoidu ~15–25%-ni.

Kas 2205 saab kasutada merevees?

Yes for ambient, non-creviced, cold-climate topside service. Not for warm (>25 kraadi ) pidev sukeldumine või veealune -, mis vajab 2507.

Millist temperatuuri suudab iga klass taluda?

Mõlemad töötavad pidevalt umbes –50 kraadini ja maksimaalselt ~300 kraadini. Üle ~300 kraadi halvendab sigma/475 kraadi haprus tugevust ja korrosioonikindlust; kasutage üle selle niklisulameid.

Milline täitematerjal igaühe jaoks?

2205 → ER2209/E2209; 2507 → ER2594/E2594. Ärge kunagi kasutage ER2209 2507 ja mitte kunagi sirget austeniitset täiteainet kummalgi.

Kas 2507 vajab keevitusjärgset-kuumtöötlust?

Üldiselt puudub PWHT; nagu 2205, kasutatakse seda lahusega-lõõmutatud olekus. Selle asemel kontrollige soojussisendit ja läbipääsudevahelist temperatuuri.

Kas 2507 on keevitatav?

Jah, kuid rangem kui 2205: tihedam soojussisend (0,5–1,5 kJ/mm), madalam vahepääs (vähem kui 100–150 kraadi või sellega võrdne), lämmastikuga{5}}rikastatud varjestus ja ASTM A923/G48 järgi kvalifitseeritud WPS.

Kas kumbki klass vastab NACE MR0175 nõuetele?

Mõlemad on kvalifitseeritud NACE MR0175 / ISO 15156 järgi, maksimaalselt 36 HRC lahusega -lõõmutatud olekus. 2507, mis aktsepteerivad kõrgemat H₂S osarõhku ja kombineeritud kloriid{5}}hapet.

Kas ma saan keevitada 2205 kuni 2507?

Jah - keevitage kõrgema sulami külge, kasutades täiteainet ER2594, kvalifitseerige protseduur ja reguleerige soojuse sisendit. Ärge kasutage täiteainet 2205.

Kumb säilib merevees kauem?

Soojas või sukeldatud merevees, 2507 laialdaselt (täielik konstruktsiooni kasutusiga vs pragude rike 2205-l). Ambient topside teeninduses on mõlemad viimased; 2205 on ökonoomne valik.

Kas 2507 on väärt lisatasu magestamise eest?

Standard SWRO at ambient: 2205 is the established, cost-optimal choice. Brine concentrators >60 000 ppm ja kuum: 2507 (või titaan) on nõutav.

Mis on 2205 kloriidi piirnorm?

Umbes 3000–3600 ppm 60 kraadi juures või ~20 000 ppm 20 kraadi juures, kusjuures pragu ja temperatuur nihutavad tegelikku piiri alla. 2507, talub ~80 000 ppm ja täis merevett.

Milline klass on konstruktsiooniliseks kasutamiseks (sillad, riidepuud)?

2205 - selle suurem venivus (25% vs 15%) ja madalam hind sobivad konstruktsiooni pingeelementidega, kus korrosioon on atmosfääri, mitte sukeldatud kuuma merevee mõju.
